Замена обычной батареи на вертикальный Zehnder: что проверить до покупки

1. Определите, какую задачу решает замена

Сначала полезно сформулировать причину замены. Если батарея исправно греет, а проблема в длинном корпусе под окном, задача — сохранить тепловой комфорт при новой геометрии. Если в комнате холодно, сначала выясняют причину: нехватка мощности, низкая температура воды, слабая циркуляция, воздух или большие теплопотери. Замена корпуса не устранит автоматически нарушение работы стояка или ошибку балансировки.

Другой частый сценарий — перепланировка мебели. Под окном появляется рабочая поверхность, рядом устанавливают шкаф, и радиатор хотят перенести на свободный простенок. Тогда проверяют не только доступную стену, но и распределение тепла около окна. Освобождение стены может быть удачным интерьерным решением, однако оно требует отдельного обоснования нового расположения отопительного прибора.

Зафиксируйте критерии успешной замены: требуемую мощность, максимальную ширину и глубину, допустимый маршрут труб, срок и бюджет. Это помогает сравнивать варианты по одинаковым условиям. Иногда вертикальная модель подходит сразу; иногда рациональнее более короткий глубокий горизонтальный радиатор или два прибора вместо одного высокого.

• Сначала проверить причины холодного радиатора

2. Обследуйте старый прибор и систему

Снимите фотографии всей стены, обеих подводок, вентилей и стояка. Запишите тип старого радиатора, число секций, высоту, длину и межосевое. Если сохранились паспорт или маркировка, приложите их. Эти данные полезны для сравнения, но сами по себе не дают точную мощность: старый прибор мог быть выбран с большим запасом, иметь загрязнения или работать при другом температурном режиме.

Нужно выяснить, однотрубная система или двухтрубная, есть ли байпас, где проходит подача и где обратка. Также уточняют рабочее и испытательное давление, тип теплоносителя и требования обслуживающей организации. Для автономного отопления записывают температурный график котла, настройки насосной группы и наличие других источников тепла. Для центрального отопления эти параметры запрашивают по конкретному дому.

Разделите наблюдения и подтверждённые данные. Фраза «труба справа обычно горячее» — наблюдение; схема системы или обследование инженером — основание для выбора подключения. Если направление потока неизвестно, его нельзя заменить предположением в заказе. Именно такие небольшие неопределённости часто превращаются в монтажные проблемы.

3. Сравнивайте с теплопотерями, а не с числом старых секций

Секция вертикального Charleston и секция старой чугунной или биметаллической батареи не являются одинаковыми единицами мощности. У них разные размеры, поверхности и температурные характеристики. Поэтому правило «было десять секций, значит нужно десять» не подходит. Нужна требуемая тепловая мощность комнаты при расчётных условиях, после чего выбирается число секций новой модели.

Для расчёта учитывают площадь и высоту помещения, наружные стены, окна, климат, утепление и вентиляцию. Показатель ватт на квадратный метр допустим только как грубая предварительная оценка с понятными ограничениями. Панорамное остекление, угловая комната, высокий потолок или постоянный приток холодного воздуха требуют более внимательного расчёта. Условия соседних помещений также могут влиять на результат.

Если есть проект отопления, используйте указанную в нём нагрузку и температурный режим. Если проекта нет, соберите исходные данные для расчёта. Стоит отдельно отметить изменение остекления или утепления после установки старой батареи: потребность в тепле могла как уменьшиться, так и увеличиться. Подбор по старому корпусу этого не обнаружит.

• Расчёт мощности Charleston

4. Проверьте мощность при одинаковой температуре воды

Каталожная мощность имеет смысл только вместе с температурным режимом. Обозначение 75/65/20 означает подачу 75 °C, обратку 65 °C и воздух в комнате 20 °C. Средняя температура воды в таком примере равна 70 °C, а температурный напор ΔT — 50 K. При режиме 55/45/20 средняя температура воды составляет 50 °C, а напор — 30 K. Один и тот же прибор отдаёт заметно меньше тепла.

Нельзя сравнивать старую батарею по мощности при ΔT70 с новым радиатором по ΔT50. Сначала обе характеристики приводят к одному режиму. Для предварительного пересчёта используется зависимость Q = Q50 × (ΔT/50)^n, где показатель n берут из документации модели. Если производитель даёт таблицу мощности для нужного режима, предпочтительнее использовать её.

Температура воздуха тоже влияет на результат. Желание поддерживать в комнате 24 °C вместо 20 °C уменьшает температурный напор при той же воде. Поэтому в запросе на подбор нужно указать желаемую комнатную температуру, а не только настройки котла или привычное словосочетание «стандартное отопление».

5. Выберите глубину: 2180, 3180 или 4180

У Charleston 2180 две колонки и глубина корпуса 62 мм; российский каталог указывает фактическую высоту 1792 мм. У 3180 три колонки, глубина 100 мм и высота 1800 мм. У 4180 четыре колонки, глубина 136 мм и высота 1800 мм. Более глубокая модель даёт больше мощности на секцию, но сильнее выступает в помещение. Для узкого прохода это может оказаться решающим ограничением.

По российской технической таблице мощность секции при ΔT50 составляет 124,4 Вт у 2180, 165,6 Вт у 3180 и 212,6 Вт у 4180. Эти значения позволяют сравнить модели на одинаковых условиях. При одинаковом числе секций 3180 отдаёт примерно на треть больше 2180, а 4180 — примерно на 28% больше 3180. Однако максимальная мощность не всегда нужна: выбранная конфигурация должна подходить по всем размерам и режиму.

Складские варианты проверяйте по конкретным карточкам. 4180 не следует автоматически считать складской альтернативой 3180: модель и её исполнение могут поставляться под заказ. Срок, цвет, подключение и число секций подтверждают до демонтажа действующей батареи.

• Вертикальные радиаторы: модели и цены
• Подробное сравнение 3180 и 4180

6. Расчётный пример для нагрузки 1200 Вт

Предположим, для комнаты рассчитана нагрузка 1200 Вт, а система работает при 75/65/20. Это условные исходные данные, которые нельзя переносить на любое помещение такой же площади. Для 2180 получаем 1200 / 124,4 ≈ 9,65 секции, то есть минимум десять по мощности. Для 3180: 1200 / 165,6 ≈ 7,25, минимум восемь. Для 4180: 1200 / 212,6 ≈ 5,65, минимум шесть.

По каталожной формуле длины 46 × N + 26 мм десять секций занимают 486 мм, восемь — 394 мм, шесть — 302 мм. Арматура и сервисное пространство добавляются отдельно. Так увеличение глубины позволяет сократить длину корпуса. Но если около стены проходит дверь или узкий маршрут движения, более глубокая версия может оказаться менее удобной, несмотря на меньшую ширину.

При снижении температуры до 55/45/20 расчёт повторяют. Для 3180 с n = 1,33 ориентировочная секционная мощность будет около 84 Вт, и восемь секций дадут лишь около 672 Вт. Значит, конфигурация из первого примера уже не покрывает 1200 Вт. Температурный режим проверяется до заказа, а не после первой холодной недели.

7. Что изменится, если убрать батарею из-под окна

Радиатор под окном помогает компенсировать холодную зону около остекления. Если перенести его на простенок, суммарная мощность может остаться достаточной, но распределение температуры и движение воздуха изменятся. Возле большого стекла возможен нисходящий холодный поток, а комфорт рядом с окном будет отличаться от средней температуры комнаты. Особенно внимательно оценивают панорамное остекление и рабочее место около него.

Вертикальная модель сбоку от окна может быть частью подходящего решения, но не является универсальной заменой тепловой завесы по всей ширине стекла. В некоторых проектах используют низкий радиатор, внутрипольный прибор или несколько источников тепла. Выбор зависит от теплопотерь остекления и планировки. Фотография похожего интерьера не показывает расчёт и условия эксплуатации.

Проверьте также шторы и мебель. Высокий радиатор за плотной портьерой или рядом со шкафом может отдавать тепло в ограниченную зону и неверно влиять на датчик термоголовки. На плане важно показать реальную расстановку, а не пустую стену. Место прибора должно оставаться доступным после завершения ремонта.

8. Измерьте всю монтажную зону

Замер включает высоту от чистового пола, ширину простенка, глубину до двери или мебели и свободное место над прибором. Для вертикальной модели особенно полезен боковой вид: корпус проходит по ширине, но термоголовка или кронштейн увеличивают общий выступ. Отметьте плинтус, розетки, выключатели, наличники и траекторию дверной ручки.

Не размещайте радиатор вплотную к архитектурным границам только ради симметрии. Нужны условия, предусмотренные инструкцией, доступ к воздухоотводчику и возможность разобрать соединения. Конкретные зазоры определяются моделью, креплением и арматурой. Универсальное число из статьи о другом приборе нельзя автоматически включать в размерный лист Charleston.

Если отделка ещё не выполнена, укажите будущую толщину пола и стены. Изменение этих слоёв влияет на нижнее подключение и кронштейны. Для проверки перед покупкой приложите фотографии с рулеткой и подпишите размеры текстом. Снимок только лицевой части старой батареи не показывает глубину труб и почти ничего не говорит о возможности новой установки.

• Как выполнить замер для подбора

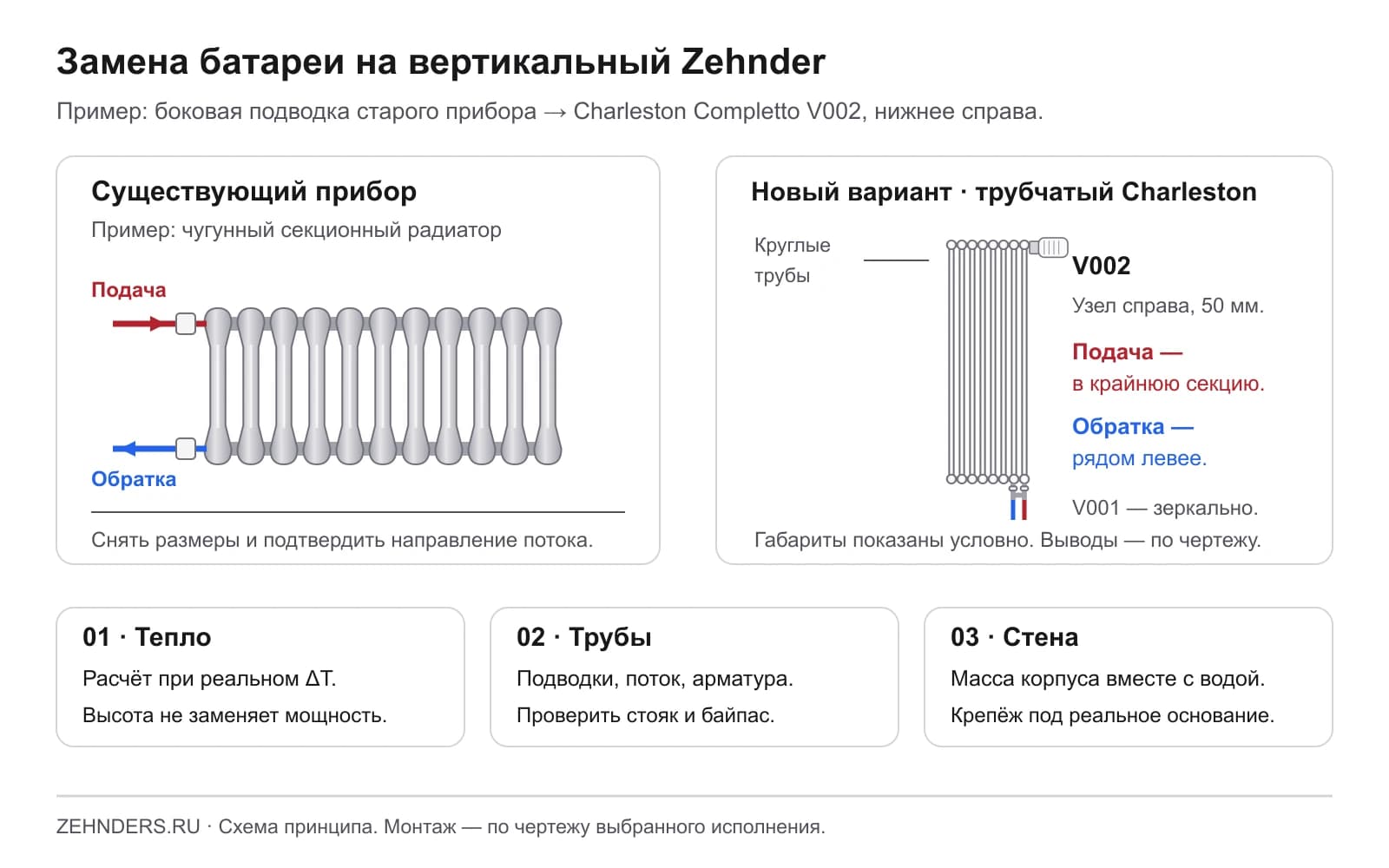

9. Перенос труб: почему старые выводы часто не подходят

У обычной горизонтальной батареи боковое межосевое часто составляет около 500 мм. У высоких Charleston 2180/3180 оно другое: в российском каталоге указано 1734 мм. Поэтому заменить короткий прибор высоким на той же паре боковых выводов обычно нельзя без изменения подводки. Важно отличать такую задачу от замены горизонтальной батареи на горизонтальный Retrofit с подходящим межосевым.

При новом ремонте можно рассмотреть нижнее Completto и скрытые трубы из стены или пола. Но оно требует конкретной заводской конфигурации и правильного направления потока. Межосевое 50 мм задаёт расстояние между нижними присоединениями; высоту стеновых выходов вычисляют по комплекту радиатор — крепёж — клапанный блок. Сначала выбирают комплект, потом выполняют разводку.

Маршрут новых труб проверяют на доступность, допустимые способы соединения, защиту и возможность испытания. Перенос не должен превращаться в длинную цепочку случайных переходников, которая мешает двери и обслуживанию. На плане показывают реальный узел с габаритами арматуры, а не только две линии от стояка до корпуса.

• Размерный лист для выводов из стены
• Когда можно сохранить существующие трубы

10. Центральное отопление: проверка по конкретному дому

Для квартиры с центральным отоплением пригодность радиатора определяется параметрами системы, а не только материалом прибора. Российский каталог Charleston указывает стандартное рабочее давление 10 бар и отдельно описывает исполнение на повышенное давление. Наличие специальной версии в каталоге не означает, что выбранный складской товар относится к ней. Допустимые значения проверяют по паспорту поставляемого исполнения.

У обслуживающей организации уточняют рабочее и испытательное давление, температурный режим, требования к арматуре и порядок отключения системы. Проверяют также условия теплоносителя и эксплуатации по инструкции. Формулировка «для многоэтажных домов» слишком общая: два дома могут иметь разные параметры и разные ограничения при замене приборов.

Вопрос согласования зависит от устройства системы, состава общего имущества и объёма изменения. Поэтому до демонтажа нужно получить требования для конкретного объекта. Не стоит обещать, что перенос батареи всегда разрешён или всегда запрещён. Практическая задача владельца — согласовать работу с ответственными специалистами и сохранить документированные параметры нового узла.

11. Однотрубная система и байпас

В однотрубной системе часть потока может проходить через радиатор, а часть — по байпасу дальше к другим приборам. Меняя батарею и клапаны, нужно сохранить предусмотренную циркуляцию. Установка арматуры, рассчитанной на другую схему, может изменить распределение расхода. Последствия затронут не только новую модель, но и работу стояка. Поэтому здесь особенно важен проект узла.

Наличие встроенного клапана Completto не решает вопрос совместимости автоматически. Проверяются тип внешней арматуры, гидравлическое сопротивление, направление потока и положение байпаса. Нельзя переносить схему двухтрубного подключения в однотрубную систему только потому, что физически совпали резьбы. Монтажник должен понимать путь воды при открытом и закрытом радиаторе.

Перед заказом подготовьте фотографию стояка целиком и схему существующего узла. Не закрывайте и не переносите байпас ради более аккуратного вида без согласованного решения. Если получить необходимые параметры пока невозможно, сначала выясняют устройство системы. Покупка дорогого радиатора до этой проверки не сокращает подготовку, а увеличивает риск неподходящей комплектации.

12. Автономное отопление и низкотемпературный режим

В частном доме или квартире с индивидуальным источником тепла проще получить данные о температуре воды, но это не отменяет расчёт. Современная система может работать при более низкой подаче, чем та, для которой выбрана старая батарея. Если планируется тепловой насос или изменение режима котла, вертикальную модель подбирают для будущих условий. Иначе после модернизации источника тепла мощности окажется недостаточно.

Помимо теплоотдачи проверяют требуемый расход и возможность балансировки. Прибор с достаточной каталожной мощностью не отдаст её без соответствующей подачи теплоносителя. Диаметр труб, клапаны и насос должны работать как единая система. Добавление секций не исправляет полностью недостаточный проток через неудачно настроенный узел.

Уточните, есть ли тёплый пол или второй радиатор и какая нагрузка остаётся на вертикальный прибор. Нельзя дважды учитывать один источник тепла или предполагать, что тёплый пол всегда покрывает недостающую мощность. Его вклад зависит от площади, конструкции и допустимого режима. Распределение нагрузки между приборами должно быть записано в расчёте.

13. Масса с водой и крепление высокой модели

Для крепления учитывают заполненный прибор. Сухая масса одной секции 3180 по российской таблице составляет 3,58 кг, объём воды — 2,4 литра. Восемь секций дают около 47,8 кг вместе с водой. У 4180 секция тяжелее и содержит больше воды. Эти значения нужны для оценки нагрузки, но не заменяют подбор конкретной системы крепления и анкеров под основание.

Проверьте материал несущей стены, толщину штукатурки и наличие пустот. Гипсокартонная облицовка и несущая перегородка — разные условия. Для лёгких стен заранее предусматривают рассчитанное основание или другое подходящее решение из документации производителя. Установка тяжёлого высокого прибора на случайные дюбели без оценки основания недопустима.

Точки крепления согласуют одновременно с трассой скрытых труб. Сверление не должно попасть в разводку. Число консолей и их расположение берут по высоте, ширине и инструкции выбранного крепежа. Не переносите схему от короткого радиатора на вертикальный только потому, что конструкция секции выглядит одинаково. Также предусмотрите безопасный подъём и установку длинного корпуса.

• Крепления Charleston и проверка основания

14. Считайте полную стоимость замены

В смету входят радиатор, крепёж, клапаны или блок, термоголовка, переходники, трубы, демонтаж, установка, испытание и восстановление отделки. Для центрального отопления могут понадобиться работы по отключению и согласованию, для сложного основания — подготовка крепления. Сравнивать только стоимость корпуса недостаточно: более дешёвая модель может потребовать более дорогой перенос подводки.

Разделите смету на оборудование и работы, а обязательные элементы — на включённые и дополнительные. Встроенный клапан не означает наличие термоголовки, а слово «комплект» не гарантирует подходящие фитинги для ваших труб. Попросите спецификацию с артикулами и количеством. Она поможет сравнить предложения без скрытого различия в составе.

Складской срок тоже входит в экономику решения. Если нужный вариант поставляется под заказ, переносить демонтаж действующего прибора на слишком раннюю дату неразумно. Сначала подтверждают поставку, затем планируют монтажное окно. Финальную цену и наличие проверяют в карточке и коммерческом предложении: архивный заводской каталог служит техническим источником, а не актуальным прайсом.

15. Последовательность работ от проекта до запуска

Рабочая последовательность выглядит так: обследование системы, расчёт мощности, выбор места и модели, согласование подключения и крепежа, проверка поставки, подготовка труб и основания, монтаж, испытание и настройка. Перестановка этапов иногда кажется удобной, но обычно создаёт зависимость от уже выполненных ошибок. Особенно нежелательно сначала заделать штробы, а затем выбирать арматуру.

До закрытия стены фиксируют трассы и контрольные размеры. После чистовой отделки повторно проверяют координаты, поскольку фактическая толщина покрытий может измениться. Радиатор соединяют без принудительного изгиба труб и перекоса гаек. Декоративные элементы устанавливают так, чтобы сохранить доступ к обслуживаемым частям.

При запуске монтажник проверяет герметичность, удаление воздуха, направление потока и настройку клапана. Затем оценивают прогрев при работающей системе. Разница температур сверху и снизу сама по себе нормальна: радиатор отдаёт тепло, и вода охлаждается. Вопрос возникает при выраженных холодных зонах, шуме или недостаточном обогреве комнаты, которые требуют диагностики, а не немедленной замены корпуса.

16. Как принять установленный радиатор

Проверьте соответствие модели и количества секций заказу, цветовой код, положение подключения и комплект арматуры. Осмотрите покрытие при хорошем освещении, оцените вертикальность корпуса и устойчивость крепления. Убедитесь, что дверь открывается полностью, мебель не перекрывает прибор, воздухоотводчик доступен, а термоголовка находится в пригодном для измерения температуры месте.

Попросите передать паспорт, инструкцию и сведения о настройке узла. Для скрытых труб сохраните фотографии до отделки. Если во время монтажа изменили кронштейн или арматуру, это должно быть отражено в итоговой спецификации. Через несколько месяцев именно эти документы помогут определить нужную деталь и корректно обслужить прибор.

Оценивать теплоотдачу следует в условиях, близких к рабочим: при известной температуре подачи и стабильной циркуляции. Краткое включение на тёплом объекте не доказывает достаточность мощности зимой. Если радиатор полностью прогрет, но помещение остаётся холодным, проверяют фактический режим и теплопотери. Если прогрев частичный, сначала исследуют воздух, расход и подключение. Эти ситуации требуют разных действий.

17. Когда лучше выбрать другое решение

Вертикальную модель стоит пересмотреть, если свободная стена не выдерживает предусмотренное крепление без сложной подготовки, трубы невозможно перенести приемлемым способом или новое место ухудшает комфорт около остекления. Также ограничением может быть малая глубина прохода. В таких случаях сравнивают короткий горизонтальный радиатор большей глубины, подходящий Retrofit или несколько приборов с распределённой мощностью.

Если низкотемпературный расчёт требует слишком много секций для простенка, увеличение высоты или глубины не всегда решает задачу в доступном габарите. Иногда нужно менять распределение отопления по комнате. Решение выбирают по расчёту и удобству эксплуатации, а не по желанию любой ценой сохранить выбранную картинку.

Полезный результат предварительной консультации — две или три проверенные конфигурации с одинаковой требуемой мощностью и понятными различиями в монтаже. Тогда владелец видит, за что платит и какие размеры получает. Для такой проверки отправьте размеры комнаты, фото старого узла, параметры системы и план нового места. Это позволяет подобрать вертикальный Zehnder осознанно и заранее увидеть обязательные работы.

• Charleston 2180: глубина 62 мм
• Charleston 3180: глубина 100 мм
• Получить проверку вариантов замены

18. Один высокий прибор или два источника тепла

В комнате со сложной формой один радиатор достаточной мощности не всегда является самым удобным решением. Длинная гостиная, угловое остекление или отдельная рабочая зона могут выиграть от распределения источников тепла. Сначала определяют общую нагрузку, затем оценивают, какая часть относится к каждой зоне. При этом нельзя просто разделить мощность пополам, если условия около разных стен существенно отличаются.

Вариант с двумя приборами сравнивают с одним вертикальным по монтажу и эксплуатации. Появятся дополнительные трубы, арматура и точки крепления, зато может улучшиться распределение тепла и уменьшиться требуемый габарит каждого корпуса. Смета и план должны показывать оба решения целиком. Иначе сравнение одного радиатора с ценой двух корпусов будет неполным.

Если второй источник — тёплый пол, его доступную мощность проверяют по конструкции и режиму. Площадь под шкафами или мебелью не всегда участвует в теплоотдаче так же, как открытая поверхность. Нельзя считать всю площадь комнаты одинаково активной. Аналогично уже установленный прибор в соседнем помещении не является надёжной заменой расчётного отопления комнаты.

Такое сравнение особенно полезно перед переносом батареи от большого окна. Возможно, часть мощности стоит сохранить у остекления, а вертикальный Charleston использовать на простенке. Решение принимается по расчёту, комфорту и возможности прокладки труб. Оно не требует отказа от вертикального формата, но меняет его роль в общей системе.

19. Как спланировать замену без лишнего простоя

План работ зависит от готовности оборудования и системы. Сначала подтверждают модель, подключение, крепёж и арматуру, затем поставку всех обязательных деталей. Радиатор без подходящего клапанного блока или переходников ещё не является готовым монтажным комплектом. Если нужный элемент отсутствует, перенос демонтажа может оказаться разумнее временной сборки из несовместимых деталей.

Для центрального отопления монтажное окно согласуют с ответственными за систему специалистами. Уточняют порядок отключения, слива, заполнения и испытания. Не стоит связывать дату только с приездом монтажника: доступ к системе и требуемые процедуры могут иметь отдельный график. На автономном объекте также планируют остановку источника тепла и защиту помещения от загрязнений.

До начала работ подготовьте место для безопасной доставки длинного корпуса. Проверьте дверные проёмы, лифт, лестницу и возможность занести прибор без повреждения покрытия. Упаковку снимают в порядке, предусмотренном монтажом, а поверхность защищают от соседних отделочных работ. Высокий радиатор неудобно переносить в тесном помещении без заранее освобождённого маршрута.

После установки оставьте время на запуск и проверку. Если работу закончить непосредственно перед отъездом владельца, замечания могут остаться незамеченными. Лучше заранее определить, кто принимает результат и кому передаются документы. Согласованный график должен включать не только крепление корпуса, но и проверку герметичности, настройку и уборку места работ.

20. Что наблюдать в первые дни после запуска

После запуска полезно записать температуру в комнате, настройки термоголовки и известный режим подачи. Эти данные помогают отличить нехватку мощности от ошибки настройки. Ощущение «радиатор менее горячий, чем раньше» само по себе не означает плохой результат: регулируемый прибор может работать при меньшей температуре поверхности, поддерживая нужный комфорт. Важна температура помещения и устойчивость работы.

Если появились шумы, выраженные холодные зоны или нестабильная регулировка, сообщите монтажнику, когда они возникают. Например: только при закрытии клапана, после запуска насоса или при работе соседних приборов. Такая информация полезнее общей жалобы «плохо греет». Проверяют воздух, направление потока, расход и балансировку, прежде чем менять оборудование.

При первых холодных днях сравните фактический результат с расчётом. Если температурный режим ниже принятого, новая модель может закономерно отдавать меньше мощности. Если режим соответствует проекту, а помещение холодное, исследуют теплопотери, расположение и другие источники тепла. Точный диагноз позволяет исправить причину вместо случайного увеличения числа секций.

Не выполняйте самостоятельную разборку горячих соединений или изменение узла стояка. Для владельца достаточно наблюдений, доступного управления и передачи данных специалисту. Храните расчёт, фотографии труб и итоговую спецификацию вместе. При последующей регулировке или ремонте они помогут быстро восстановить исходные условия выбора и понять, какие параметры изменились.
