Как замерить место и трубы перед заказом радиатора Zehnder

Перед заказом Zehnder нужно проверить не только ширину и высоту свободной стены. Для правильного подбора важны межосевое расстояние труб, их положение относительно чистового пола и стены, тип подключения, глубина ниши, материал стены и расчетная мощность. Ошибка в одном из этих пунктов может превратить замену радиатора в переделку труб и отделки.

Для быстрой первичной проверки сделайте три фотографии: всю стену целиком, старый радиатор с трубами крупным планом и рулетку рядом с выводами. Затем заполните размеры по схеме ниже.

Какие замеры нужны

Все размеры записывайте в миллиметрах. Если ремонт не закончен, отдельно укажите толщину будущей стяжки, напольного покрытия, штукатурки и облицовки. Размер от черновой стены нельзя считать размером от чистовой.

Какие фотографии приложить к замерам

Фотографии нужны не вместо размеров, а вместе с ними. Общий кадр стены показывает окно, подоконник, мебель и доступную длину. Средний план помогает понять, как старый прибор расположен относительно пола и ниши. Крупный план нужен для труб, вентилей, резьбовых соединений и байпаса. Если снять только лицевую часть радиатора, специалист не увидит глубину подводки и не сможет оценить, поместится ли клапан после замены.

• Снимите всю стену строго спереди, без широкоугольного искажения.
• Сделайте отдельные кадры левого и правого подключения.
• Положите рулетку в одной плоскости с измеряемым размером.
• Покажите маркировку старого прибора и арматуры, если она сохранилась.
• При скрытой подводке приложите план разводки или фотографии до зашивки стены.

На фотографии с рулеткой должны одновременно читаться начальная точка и значение. Кадр, где виден только фрагмент шкалы, нельзя надежно проверить. Полезно продублировать каждый критичный размер текстом в сообщении: например, «межосевое 500 мм, центр верхней трубы 610 мм от чистого пола».

Размеры Charleston Retrofit для первичной проверки

Шаг секций Charleston — 46 мм. Каталожный чертеж также показывает выступ заглушек по 13 мм с каждой стороны. Поэтому число секций × 46 мм еще не равно всему месту для прибора, клапана и соединений.

Пример: сколько места потребуется для 14 секций

Корпус Charleston из 14 секций занимает 14 × 46 = 644 мм по шагу секций. Если добавить показанные на каталожном чертеже выступы заглушек по 13 мм, получается минимум 670 мм до учета конкретной арматуры. Это не готовый монтажный размер: термостатический клапан, запорный вентиль, переходники и возможность разобрать соединение требуют дополнительного места. Поэтому нишу шириной ровно 670 мм нельзя автоматически считать подходящей.

Такая проверка особенно важна рядом с откосом, шкафом или дверью. Если свободное место ограничено, перед заказом нужен чертеж выбранного подключения с габаритами арматуры. Иногда более глубокая модель с большей мощностью на секцию позволяет сократить длину, но это решение принимают после теплотехнического расчета.

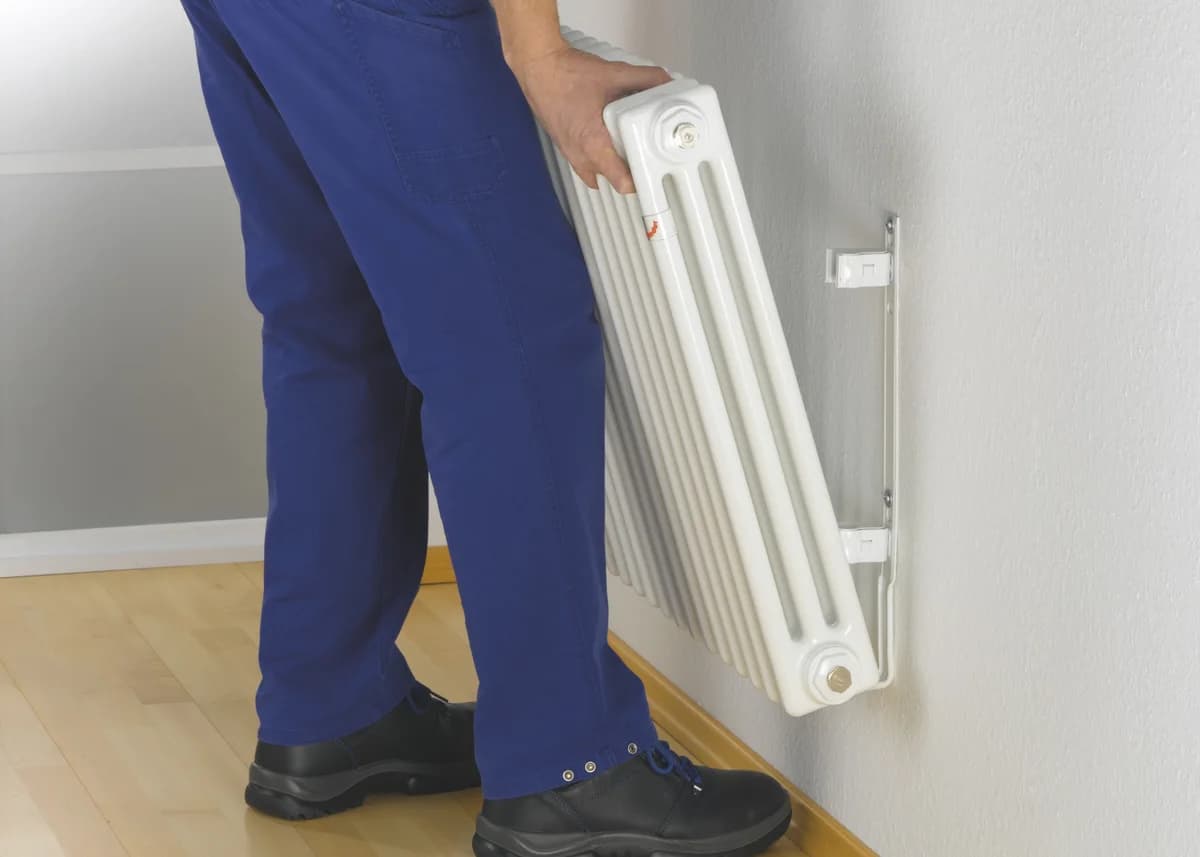

Какие монтажные зазоры записать

Для всей линейки Charleston нет одного универсального набора расстояний от пола, стены и подоконника. Они зависят от модели, высоты, кронштейна и подключения. Финальные отступы сверяют с монтажным чертежом выбранной конфигурации.

1. От чистового пола до нижней точки корпуса.
2. От верхней точки корпуса до подоконника или ниши.
3. От чистовой стены до осей труб.
4. Полную доступную глубину до штор, мебели и прохода.
5. Свободное место со стороны клапана и термоголовки.

Как измерить межосевое расстояние

Межосевое расстояние измеряют между центрами двух подключений, а не между краями труб. Этот размер особенно важен для замены радиатора без переноса труб. Для старых выводов часто рассматривают Zehnder 2056 и Zehnder 3057, но совпадение межосевого не отменяет проверки бокового смещения, глубины, арматуры и мощности.

Как найти центр трубы, если к соединению трудно подлезть

На открытой цилиндрической трубе измерьте расстояние от одной и той же базовой плоскости — например, чистого пола — сначала до нижнего, затем до верхнего края трубы. Центр находится посередине между двумя значениями. Для двух одинаковых горизонтальных труб можно измерить расстояние между их одинаковыми краями: от верхнего края нижней трубы до верхнего края верхней. Но если диаметры различаются, этот упрощённый способ даст ошибку, поэтому центры определяют отдельно.

Если соединение закрыто декоративной накладкой, слоем краски или старой арматурой, не пытайтесь угадывать ось по наружному контуру гайки. Сделайте крупный кадр строго перпендикулярно стене и попросите монтажника подтвердить размер. Для труб, выходящих из пола, нужны координаты обеих осей: расстояние между ними и от каждой оси до чистовой стены. Одна цифра «межосевое 50 мм» не показывает, где весь узел окажется относительно радиатора.

Почему стоит повторить критические размеры

Ширину ниши, высоту выводов и межосевое измерьте дважды, начиная с разных сторон. Если результаты расходятся, проверьте, не провисает ли рулетка и действительно ли она параллельна полу или стене. В старом доме также не следует считать пол и подоконник идеально горизонтальными: снимите размер у левого и правого края будущего прибора. Для заказа используют ограничивающее значение, а заметный перекос заранее показывают монтажнику.

Боковое или нижнее подключение: что снять

При боковом подключении укажите сторону труб, подачу и обратку. При нижнем — центры выводов от стены, пола и оси будущего радиатора, а также выходят ли трубы из пола или стены. Разница схем подробно разобрана в материале «Нижнее или боковое подключение».

Как учитывать ремонт и чистовую отделку

Замер до ремонта и замер перед монтажом — не одно и то же. Стяжка и напольное покрытие поднимают уровень пола, штукатурка и плитка сдвигают плоскость стены, а новый подоконник меняет доступную высоту и глубину. Если радиатор заказывают заранее, зафиксируйте два набора данных: фактические размеры сейчас и проектные отметки после отделки.

Не привязывайте выводы к черновому полу без высотной отметки. Монтажнику нужна единая база — обычно верх чистового пола и плоскость чистовой стены. Для труб из пола отдельно записывают расстояние от стены до оси каждой трубы и между их центрами. Для труб из стены — высоту осей и длину выступающей части, чтобы проверить место под соединение.

Не забудьте о стене и мощности

Укажите материал стены: бетон, полнотелый кирпич, пустотелый блок или гипсокартон. Для слабой стены могут потребоваться закладные, специальные крепления или напольные опоры. Одновременно запишите площадь комнаты, высоту потолка, наружные стены, окна и температурный режим — после этого проверьте расчет мощности Zehnder.

Типичные ошибки при самостоятельном замере

Чек-лист перед отправкой

1. Все размеры указаны в миллиметрах и привязаны к чистовой отделке.
2. На фото видны радиатор, трубы, вентили и байпас, если он есть.
3. Указаны подача и обратка, если они известны.
4. Видны подоконник, шторы, мебель, розетки и двери рядом.
5. Указан материал стены и приложен план отопления, если он есть.

Частые вопросы

Размеры сверены с каталогом Zehnder Charleston 2023. Перед заказом приоритет имеет актуальный чертеж конкретной конфигурации.
