Zehnder 3180 или 4180: выбор мощности при ограниченной ширине стены

1. Что различается в конструкции

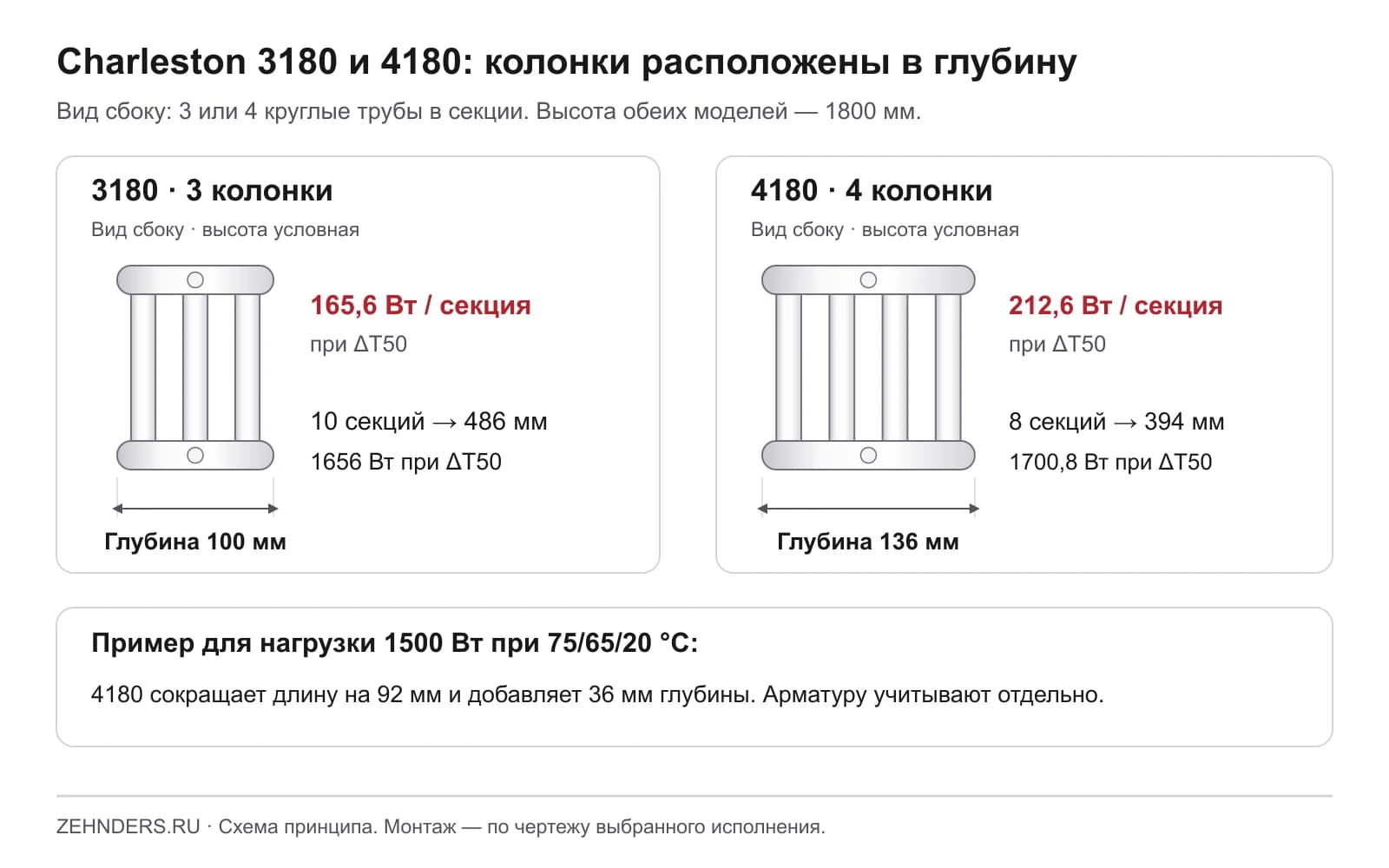

Первая цифра в обозначении этих моделей соответствует количеству колонок. У 3180 их три, у 4180 — четыре. Колонки располагаются в глубину секции, поэтому переход к четырём увеличивает толщину корпуса с 100 до 136 мм. Высота обеих рассматриваемых моделей составляет 1800 мм. По фронтальному виду приборы похожи, особенно если смотреть только на фотографию без бокового ракурса.

Число колонок не следует путать с числом секций. Восемь секций 3180 — восемь повторяющихся элементов по ширине, каждый с тремя колонками в глубину. У восьми секций 4180 фронтальная длина будет такой же, но корпус окажется глубже и мощнее. Именно поэтому сравнение по внешней ширине без проверки глубины может привести к неверному представлению о занимаемом месте.

Дополнительные 36 мм кажутся небольшими на бумаге. Однако полный выступ определяется не только корпусом: нужны отступ от стены, кронштейн и арматура. В узком коридоре, около двери или рядом с мебелью полезно нарисовать боковой разрез в масштабе. Он сразу показывает, какая модель действительно помещается.

2. Основные характеристики в одной таблице

Чтобы сравнение было честным, берём характеристики одной секции из одного источника. Российский каталог указывает для 3180 мощность 165,6 Вт при ΔT50, сухую массу 3,58 кг и объём воды 2,4 литра. Для 4180 — 212,6 Вт, 4,76 кг и 3,1 литра. Показатель температурной зависимости n в используемой таблице равен 1,33 для обеих моделей.

Разница мощности составляет 47 Вт на секцию, или около 28,4% относительно 3180. Глубина увеличивается на 36%. Эти проценты описывают геометрию и теплоотдачу при заданных условиях, но не дают универсального вывода о «выгодности» модели. Итог зависит от нужного числа секций, места установки и цены конкретного исполнения.

Все значения относятся к выбранным типоразмерам Charleston. Их нельзя переносить на похожую серию Clinic, повёрнутое исполнение Turned или электрическую версию. Если в предложении поставщика фигурирует другой индекс, сравнение надо выполнить заново. Также проверяют, входят ли внешняя арматура и выступы заглушек в показанный габарит.

3. Сравнение при одинаковом числе секций

При одинаковом числе секций длина корпуса совпадает, а теплоотдача 4180 выше. Например, восемь секций 3180 дают 1324,8 Вт при ΔT50; восемь секций 4180 — 1700,8 Вт. Разница составляет 376 Вт. Если комната требует около 1600 Вт именно при таком режиме, восьмисекционная 3180 не покрывает нагрузку, а 4180 по мощности подходит. Дальше остаётся проверить остальные ограничения.

Если нагрузка всего 1100 Вт, обе восьмисекционные версии могут иметь достаточную номинальную мощность. Тогда выбор по максимальным ваттам теряет смысл: стоит сравнить меньшую конфигурацию, глубину, наличие и стоимость. Регулирование клапаном полезно, но не оправдывает произвольное увеличение прибора, если требуется более компактное решение.

Сравнение при одинаковой длине удобно на этапе предварительного проекта. Оно показывает, какой тепловой поток можно получить в заданной ширине. Для финального заказа нужно учесть температурный режим и доступный расход. Каталожная мощность не гарантирует результат, если вода поступает значительно холоднее расчётной или арматура ограничивает циркуляцию.

4. Сравнение при одинаковой требуемой мощности

Второй способ сравнения отвечает на практический вопрос: сколько места займут модели для одной нагрузки? Требуемую мощность делят на мощность секции, затем округляют число секций вверх. При 1500 Вт и ΔT50 для 3180 получается 1500 / 165,6 ≈ 9,06, значит минимум десять секций. Для 4180: 1500 / 212,6 ≈ 7,06, минимум восемь. Доступность такого числа секций и конкретной комплектации проверяют отдельно.

Длина по российскому каталожному чертежу считается как 46 × N + 26 мм с выступами заглушек. Десять секций занимают 486 мм, восемь — 394 мм. В этом примере четырёхколончатая модель экономит 92 мм длины корпуса, но добавляет 36 мм глубины. Это понятный обмен двух размеров, который нужно оценить на реальном плане.

Результат не означает, что 4180 всегда экономит ровно две секции. Округление работает ступенчато: для другой нагрузки разница может составить одну, три или больше секций. Поэтому лучше считать конкретную комнату, а не пользоваться постоянным коэффициентом длины. При нижнем одностороннем подключении изменение ширины также влияет на положение корпуса относительно выводов.

5. Почему ΔT важнее общей высоты

Высокий радиатор не имеет фиксированной теплоотдачи независимо от температуры воды. При 75/65/20 средняя температура теплоносителя составляет 70 °C, а ΔT — 50 K. При 55/45/20 средняя температура равна 50 °C, а ΔT — 30 K. Разница между водой и воздухом уменьшается, и прибор отдаёт меньше тепла. Поэтому система с низкой подачей требует другого числа секций.

В предварительном расчёте можно использовать Q = Q50 × (ΔT/50)^n. Для рассматриваемых моделей n = 1,33. При ΔT30 коэффициент составляет примерно 0,507. Мощность секции 3180 получается около 84 Вт, а 4180 — около 108 Вт. Это расчётные значения на основе российской таблицы; заводская таблица нужного режима, если она есть для исполнения, имеет приоритет.

Проверяйте также температуру воздуха. Если в комнате требуется 24 °C, режим 55/45 даёт напор уже около 26 K. Сравнение с характеристикой при 20 °C завысит ожидаемую мощность. В запросе на подбор указывают все три температуры, а не только подачу. Для будущего теплового насоса или смены режима котла расчёт выполняют заранее.

6. Таблица мощности для типовых конфигураций

Таблица ниже показывает, как меняется мощность с числом секций при двух режимах. Значения ΔT50 получены прямым умножением каталожной мощности одной секции. Значения ΔT30 — предварительным пересчётом по n = 1,33 и округлены до целых ватт. Это инструмент сравнения, а не подтверждение наличия каждой конфигурации на складе.

Для выбора найдите строку, которая перекрывает требуемую нагрузку при вашем режиме. Затем проверьте длину и глубину на плане. Если прибор помещается только при ΔT50, а система фактически работает около ΔT30, проблема не решается названием модели. Нужно увеличить поверхность теплоотдачи, распределить нагрузку между приборами или изменить допустимый режим системы по проекту.

Не выбирайте строку без небольшого запаса только из-за красивой симметрии на стене. Точность расчёта теплопотерь и условия установки имеют значение. При этом произвольный большой запас тоже не заменяет инженерный подбор. Сначала оценивают реальные исходные данные, затем задают разумную конфигурацию и регулируемость системы.

7. Пример: простенок 450 мм и нагрузка 1500 Вт

Предположим, между архитектурными границами есть 450 мм, а расчётная нагрузка составляет 1500 Вт при ΔT50. По мощности нужны десять секций 3180 или восемь секций 4180. Длина 3180 будет 486 мм: корпус уже не помещается. У 4180 длина 394 мм, остаётся 56 мм до суммарной ширины простенка. Это ещё не окончательное подтверждение монтажа.

Оставшиеся миллиметры нужно распределить между арматурой, допустимыми зазорами и доступом. При боковом подключении внешние клапаны могут требовать больше места. При нижнем подключении остаются вопросы термоголовки и обслуживания. Поэтому из условия «394 меньше 450» следует лишь предварительная возможность, а не готовое решение. Нужен чертёж выбранной конфигурации.

Дальше проверяется глубина. Если дверное полотно или мебель находятся близко к стене, корпус 136 мм с крепежом может не пройти. Тогда рассматривают другое место, несколько приборов или изменение схемы. Этот пример показывает, почему узкая стена делает 4180 интересной, но не отменяет проверку остальных координат.

8. Пример: стена 600 мм и ограничение по проходу

Теперь допустим, свободная ширина составляет 600 мм, требуемая мощность — те же 1500 Вт при ΔT50, а рядом проходит узкий маршрут движения. Десять секций 3180 длиной 486 мм могут поместиться с подходящей арматурой. Восемь секций 4180 короче, но глубже. Если ширина не является главным ограничением, экономия 92 мм по длине может быть менее полезной, чем уменьшение выступа на 36 мм.

Поставьте на плане границу полного выступа обеих моделей, включая крепёж. Отдельно покажите клапан и термоголовку: именно они иногда образуют самую выступающую точку. Полезен простой макет из картона в натуральный размер. Он помогает оценить проход и открытие двери до покупки, хотя не заменяет размерный чертёж подключения.

Такой сценарий часто ведёт к выбору 3180. Но это вывод из заданных условий, а не рекомендация для всех коридоров. Если нагрузка выше, число секций возрастёт и ширина снова станет ограничением. Выбор надо повторить для фактической комнаты с её режимом, геометрией и допустимым расположением прибора.

9. Пример низкотемпературного отопления

Предположим, требуется 1200 Вт при режиме 55/45/20. Для 3180 предварительная мощность секции около 84 Вт, значит 1200 / 84 ≈ 14,3: минимум пятнадцать секций по расчёту. Для 4180 при около 108 Вт получается примерно 11,1: минимум двенадцать. Если доступное исполнение имеет только определённые размеры, выбирают следующий подходящий вариант и проверяют его паспорт.

Длина пятнадцати секций по используемой формуле составляет 716 мм, двенадцати — 578 мм. В простенок около 600 мм четырёхколончатая версия может быть ближе к задаче, но арматура и обслуживание всё равно требуют места. Если оба варианта не проходят, нужно обсуждать другой источник тепла или распределение нагрузки, а не обещать достаточный обогрев за счёт одной только высоты 1800 мм.

Особенно важно считать будущий режим. Если сегодня котёл работает с горячей подачей, а затем планируется тепловой насос, конфигурация по текущим условиям может оказаться слишком небольшой. Указание двух режимов в расчёте позволяет заранее понять ограничения и выбрать решение, пригодное после изменения системы.

10. Сравните заполненную массу

Сухая масса не описывает полную нагрузку на крепление. Для предварительной оценки к ней добавляют воду: один литр принимают примерно за один килограмм. Одна секция 3180 тогда даёт около 5,98 кг, а 4180 — около 7,86 кг. Восемь секций составляют соответственно около 47,8 и 62,9 кг без отдельного учёта арматуры. Разница существенна при выборе основания и монтажа.

При одинаковой мощности картина может быть иной из-за разного числа секций. В примере 1500 Вт десять секций 3180 весят заполненными около 59,8 кг, а восемь секций 4180 — около 62,9 кг. Таким образом, сравнивать нужно конкретные подобранные приборы, а не только массу секции или одинаковое количество элементов.

Эти вычисления помогают оценить задачу, но не являются расчётом анкеров. Тип и число креплений определяются инструкцией, габаритом прибора и материалом основания. Проверяют также состояние стены, толщину отделки и расположение скрытых труб. Для лёгкой перегородки решение об усилении принимают до чистового ремонта и до вывода труб.

11. Крепёж и отступ от стены

Крепёж задаёт положение корпуса относительно стены и участвует в общей монтажной глубине. Нельзя считать, что обе модели будут выступать ровно на 100 и 136 мм: это только глубина секции. Выбранный кронштейн добавляет отступ, а нижняя арматура имеет собственную геометрию. Полный габарит проверяют в боковом разрезе конкретного комплекта.

Для высоких моделей учитывают устойчивость, защиту от случайного подъёма и распределение нагрузки. Количество точек крепления и допустимые диапазоны задаются документацией системы. Схема от короткого горизонтального Charleston не переносится автоматически на высокий прибор. Если для установки требуется другой кронштейн, повторно проверяют совмещение с трубами.

У газобетона, кирпича, бетона и перегородки с облицовкой разные условия крепления. Название материала полезно, но монтажнику нужны его фактические характеристики и состояние. Напольные опоры тоже выбираются по допустимому исполнению и высоте: нельзя считать любую ножку универсальной для вертикального радиатора. При сомнениях сначала уточняют решение по документации производителя.

• Кронштейны и инструкции Charleston

12. Подключение влияет на доступный размер

Боковое, диагональное и нижнее подключение занимают разное место и предъявляют разные требования к трубам. Внешние боковые клапаны увеличивают ширину узла, тогда как нижний блок часто позволяет компактнее организовать подводку. Но он не отменяет проверку стороны термоголовки, доступа и направления потока. Для Completto требуется соответствующее заводское исполнение.

Если сравниваются 3180 со складским V001 и 4180 под заказ с другим подключением, это уже два разных монтажных комплекта. В смете и чертеже следует отразить эти различия. Нельзя применять размеры выводов одного к другому только потому, что у моделей одинаковая высота. Проверяется код подключения и конкретная внешняя арматура.

Для существующих труб сначала снимают координаты и определяют, допускается ли их перенос. Для нового ремонта комплект радиатора, крепежа и клапанного блока согласуют до штробления. При трубах из стены межосевое нижнего узла не задаёт высоту выходов. Монтажный лист должен показывать чистовой пол, чистовую стену и положение всех присоединений.

• Как подготовить выводы труб из стены
• Что входит в исполнение Completto

13. Мощность требует соответствующего расхода

Радиатор отдаёт каталожную мощность при предусмотренных условиях движения теплоносителя. Если расход недостаточен, увеличивается охлаждение воды внутри прибора и фактическая теплоотдача меняется. Поэтому при переходе с меньшего корпуса на более мощный проверяют подводки, клапаны и балансировку. Сама по себе четвёртая колонка не исправит закрытую арматуру или недостаточный проток.

Для предварительного понимания расход связан с мощностью и разницей температур подачи и обратки. При одинаковой тепловой нагрузке и одинаковом охлаждении воды необходимый расход не становится больше только из-за названия 4180. Однако гидравлическое сопротивление комплекта и настройка клапана требуют проверки. Здесь полезны заводские данные и проект системы.

В однотрубной системе дополнительно учитывают байпас и циркуляцию по стояку. В двухтрубной — распределение расхода между приборами. Если после монтажа один радиатор плохо греется, а остальные горячие, сначала диагностируют узел и балансировку. Покупка ещё более глубокой модели без такой проверки может оставить исходную проблему неизменной.

14. Место установки и комфорт рядом с окном

Узкий простенок часто находится сбоку от большого окна. Это удобное место для высокого Charleston, но тепловой комфорт зависит не только от суммы ватт. У остекления могут быть значительные локальные потери и нисходящий холодный поток. Один высокий прибор сбоку не всегда выполняет ту же функцию, что отопление вдоль всей ширины стекла.

На этапе расчёта уточните, будет ли вертикальный радиатор единственным источником тепла. Если есть тёплый пол или другой прибор, определите нагрузку каждого. Нельзя считать их вклад достаточным без расчёта. Для рабочего места возле окна, низкого подоконника и панорамного остекления условия размещения особенно важны.

Также проверьте шторы и мебель. Прибор должен отдавать тепло в помещение и оставаться доступным для очистки. Термоголовка за плотной портьерой может измерять температуру локальной закрытой зоны. Выбор 4180 вместо 3180 не устраняет такую ошибку размещения. Сначала организуют подходящие условия работы, затем сравнивают мощность и размеры.

15. Цена, наличие и комплект поставки

Сравнение стоимости выполняют для конфигураций одинаковой требуемой мощности. Цена одной секции не показывает цену всего подходящего прибора: у 4180 секций может понадобиться меньше. При этом цвет, подключение и дополнительные элементы меняют итог. Архивный каталог полезен для технических данных, но его рекомендованные цены не следует выдавать за действующий прайс.

Для 3180 на сайте представлены конкретные складские товары с числом секций, цветом и подключением. Наличие такой программы не означает доступность любого Charleston 1800 со склада. Для 4180 срок и комплектацию подтверждают отдельным расчётом. Если ремонт привязан к дате, поставка может стать важнее небольшой разницы в размере корпуса.

В полную смету включают крепёж, термоголовку, клапанный блок или отдельные вентили, переходники, монтаж и возможную переделку труб. Попросите указать, что входит в цену и что добавляется. Тогда две модели можно сравнить как готовые решения. Условия оплаты, доставки и получения проверяют перед заказом вместе с итоговой спецификацией.

• Charleston 3180: складские товары и цены
• Charleston 4180: параметры и расчёт заказа
• Доставка и оплата

16. Когда выбрать 3180, а когда 4180

3180 стоит рассматривать, когда требуемая мощность помещается в доступной длине, а глубина и проход имеют значение. Модель с тремя колонками даёт более тонкий профиль, чем 4180, и может быть удобнее около двери или мебели. Наличие подходящего складского исполнения также упрощает сроки, но проверяется по конкретной карточке.

4180 становится интересной, когда ширина ограничена сильнее глубины и нужно увеличить теплоотдачу на секцию. Она позволяет сократить число секций для той же нагрузки, если выбранное исполнение доступно и проходит по монтажным условиям. При низкотемпературном отоплении дополнительная поверхность полезна, однако расчёт всё равно выполняют для фактического режима.

Если обе модели не проходят по ширине или глубине, выбор между ними не решает задачу. Нужно изменить место, распределить мощность между несколькими приборами или рассмотреть другую конфигурацию. Практический критерий — совпадение четырёх условий: достаточное тепло, допустимые габариты, правильный монтаж и подтверждённая поставка. Только после этого сравнивают внешний вид и финальную цену.

17. Данные для точного сравнения перед заказом

Для расчёта отправьте требуемую мощность или сведения о комнате, температурный режим, ширину и высоту простенка, максимальный выступ от стены, материал основания и фотографии труб. Если батарея переносится, приложите план нового места. Укажите, какие размеры относятся к чистовой отделке, а какие пока проектные. Это позволяет проверить модели на одинаковых исходных условиях.

Попросите два варианта спецификации: подходящий 3180 и подходящий 4180. В каждом должны быть число секций, мощность при нужном режиме, полный монтажный габарит, код подключения, крепёж, арматура, срок и цена. Такое сравнение показывает реальные различия и помогает принять решение без догадок. Если один вариант исключается по размеру, причина должна быть понятна из чертежа.

Перед подтверждением заказа ещё раз сверьте артикул и размеры с тем вариантом, который утвердил монтажник. Изменение секций, подключения или крепежа требует повторной проверки выводов. Это последний удобный момент исправить несовпадение. После согласования сохраняйте расчёт и чертёж вместе с паспортом: они пригодятся при монтаже, запуске и последующем обслуживании.

• Сравнить 3180 и 4180 по размерам комнаты

18. Округление секций и границы выбора

Число секций всегда получается целым, поэтому итоговая мощность изменяется ступенями. Для нагрузки 1300 Вт при ΔT50 восемь секций 3180 дают 1324,8 Вт, а шесть секций 4180 — 1275,6 Вт. Во втором случае ближайшая меньшая конфигурация не покрывает нагрузку, даже если разница кажется небольшой. Требуется следующий подходящий размер, который проверяют по доступной программе поставки.

Этот эффект объясняет, почему отношение мощностей секции нельзя напрямую превращать в отношение длин готовых приборов. Иногда 4180 экономит заметную ширину, иногда округление уменьшает преимущество. Для сравнения составляют две конкретные спецификации и считают их габариты. Процент «мощнее на 28%» полезен как ориентир, но недостаточен для решения.

Также нужно учитывать точность исходной нагрузки. Значение 1300 Вт, полученное грубой оценкой площади, не обладает той же определённостью, что расчёт теплопотерь с известными конструкциями. Если исходные данные неполные, сначала уточняют их или оговаривают предварительный характер подбора. Не следует выдавать математически точное число секций за подтверждённый проект при неизвестных условиях.

Перед заказом проверяют допустимый диапазон секций для выбранного подключения. Некоторые заводские исполнения имеют ограничения и условия изготовления. Если рассчитанное число недоступно в нужной комплектации, выбирают следующий допустимый вариант или меняют решение целиком. Эти ограничения нужно обнаружить до разметки труб.

19. Цвет и уход: что одинаково, а что требует проверки

Обе модели относятся к Charleston, поэтому выбор покрытия обсуждают отдельно от числа колонок. Белый, чёрный или Technoline меняют внешний вид, но не превращают 3180 в 4180 и не заменяют расчёт мощности. При сравнении заказа указывают точный цветовой код и исполнение поверхности. Общее слово «чёрный» не различает RAL 9017 и RAL 9005, а фотография на экране не гарантирует точное совпадение оттенка.

Если цвет важен для интерьера, проверьте образец или согласованный каталог. Для Technoline видимые особенности металла являются частью поверхности; его нельзя сравнивать с ровной цветной эмалью как с дефектной окраской. Доступность выбранного покрытия со склада и под заказ может различаться. Не заменяйте цветовую позицию без проверки подключения и числа секций поставляемого товара.

Уход зависит от инструкции покрытия. В обычной эксплуатации сохраняют доступ между трубками и избегают средств, которые могут повредить поверхность. Более глубокая модель требует учитывать пространство за корпусом и между колонками при уборке. Если радиатор закрывается мебелью, это одновременно усложняет очистку и влияет на теплоотдачу.

Цвет и удобство ухода стоит обсуждать после подтверждения теплотехнических и монтажных условий. Тогда интерьерный выбор не вынуждает заново менять модель или число секций. Итоговая спецификация должна содержать и техническое обозначение прибора, и точный код поверхности, чтобы заказ можно было однозначно проверить при получении.

20. Как читать два коммерческих предложения

Два предложения удобно сравнивать построчно. В первой строке должна совпадать требуемая нагрузка и температурный режим. Далее сравнивают модель, число секций, фактическую мощность, длину, глубину и полный монтажный габарит. Если один поставщик указал ΔT70, а другой ΔT50, значения ещё нельзя сопоставлять. Попросите привести их к одинаковым условиям.

Следующий блок — подключение и комплектующие. Проверьте наличие встроенного клапана, термоголовки, внешнего запорного узла, переходников и крепежа. Название Completto не означает, что все необходимые для ваших труб элементы включены. Сравнение одинаковых корпусов с разной комплектацией может дать ложное представление о разнице цен.

Отдельно указывают склад или заказ, подтверждённый срок и условия доставки. Если цена действует ограниченное время, это должно быть понятно до оплаты. Наличие модели в каталоге и наличие конкретного артикула на складе — разные сведения. Также уточняют, кто проверяет монтажный чертёж и принимает изменения при замене позиции.

Хороший результат сравнения — короткий лист, по которому видно, какой вариант подходит и почему. Например: 3180 проходит по глубине и покрывает нагрузку, а 4180 короче, но требует большего выступа и другого срока. Такой документ помогает принять решение по реальным ограничениям и сохраняет понятные основания выбора для монтажника и владельца.
