Выводы труб из стены для Zehnder: схемы и размеры перед монтажом

1. Сначала определите исполнение радиатора

Название Charleston объединяет множество высот, глубин и подключений. Записи «вертикальный Zehnder» или «нижнее подключение» недостаточно для монтажника. Нужны модель, количество секций, код подключения, сторона расположения узла и тип арматуры. Даже два внешне похожих прибора могут иметь разные внутренние пути движения теплоносителя. Сначала выбирают отопительный прибор по теплопотерям и доступному месту, затем фиксируют конфигурацию, и только после этого размечают трубы.

В спецификации полезно разделить постоянные и уточняемые параметры. Например: Charleston 3180, восемь секций, Completto V001; цвет согласуется позднее, но подключение и размеры уже подтверждены. Если цветовая версия есть только с другим подключением, менять её без повторной проверки нельзя. Складская доступность тоже проверяется до монтажа: чертёж выбранного товара должен соответствовать именно поставляемому артикулу.

Сохраните подтверждённый чертёж вместе с заказом. Устное «обычный нижний узел» плохо передаёт информацию между дизайнером, поставщиком и сантехником. Один лист с моделью, артикулом клапанного блока и координатами выводов снимает большую часть разночтений.

• Модели с нижним подключением
• Модели с боковым подключением

2. Что означают V001/V002 и размер 50 мм

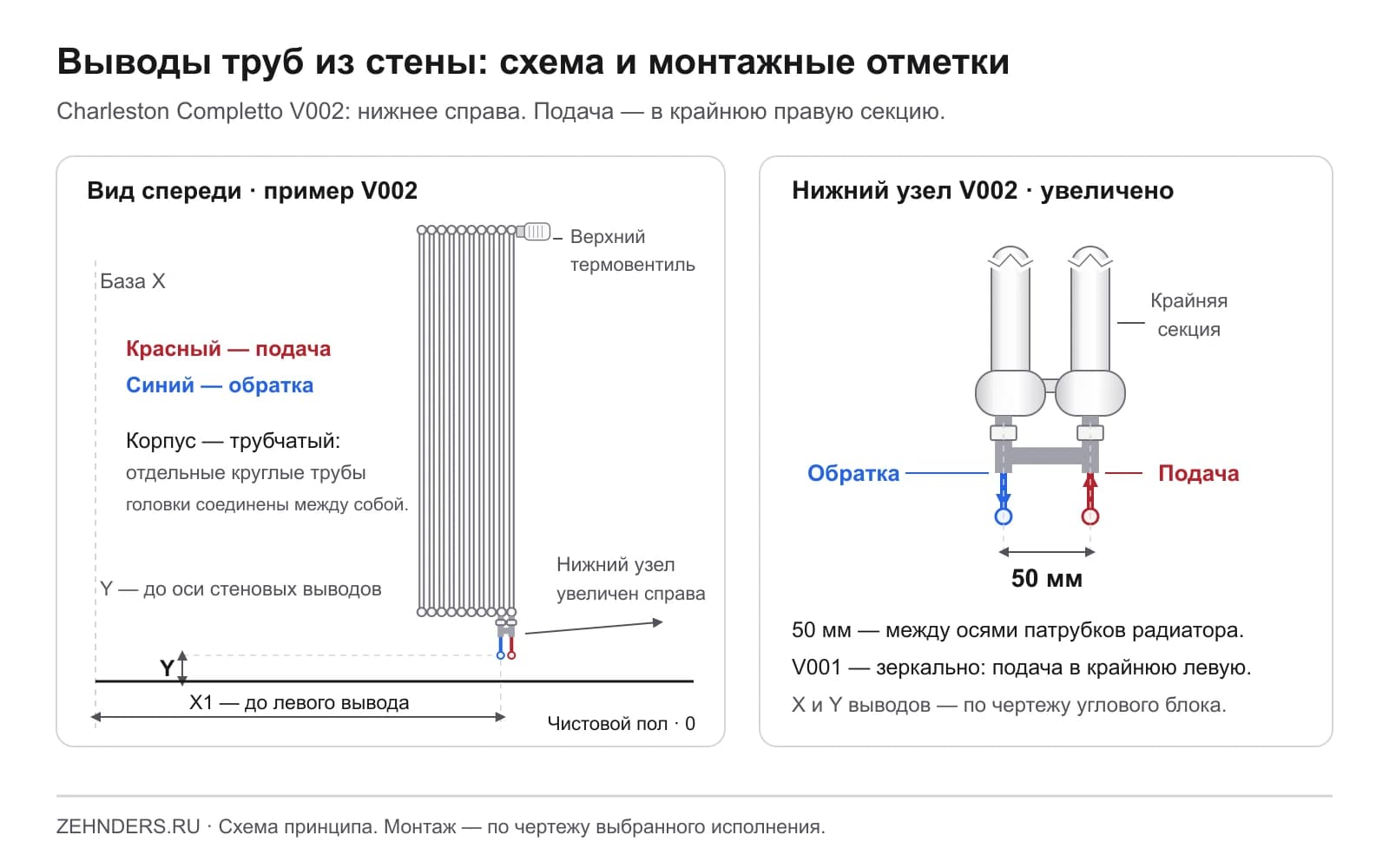

Completto — исполнение Charleston со встроенным регулирующим клапаном. Варианты V001/V002 имеют два нижних присоединения с межосевым расстоянием 50 мм и верхнее расположение термовентиля. При взгляде спереди у V001 узел расположен слева: подача входит в крайнюю левую секцию, обратка находится рядом правее. У V002 узел справа: подача входит в крайнюю правую секцию, обратка находится рядом левее. Именно V002 показан на редакционной схеме выше. Направление потока и сторону воздухоотводчика сверяют с заводским чертежом поставляемого исполнения.

Расстояние 50 мм измеряют между центрами присоединений, а не между наружными краями труб. Диаметр трубы к этому размеру не прибавляется. У стандартного подходящего клапанного блока его собственные присоединения к радиатору также рассчитаны на соответствующее межосевое. Но стеновые выходы блока могут располагаться иначе по высоте и вылету: это зависит от угловой конструкции и соединительных элементов.

Проверять нужно оба интерфейса: радиатор — блок и блок — трубы. Совпадение только первого не делает комплект совместимым. Встроенный клапан также не заменяет запорный узел, переходники, термоголовку и настройку системы. Их состав определяют по спецификации конкретной поставки.

3. Боковые выводы: другая геометрия задачи

При боковом подключении верхняя и нижняя трубы приходят к торцу радиатора. Вертикальное межосевое определяется моделью, а место выходов из стены — ещё и клапанами, отводами, переходниками. У высоких Charleston 2180 и 3180 российский каталог показывает боковое межосевое 1734 мм. Это не расстояние от пола до верхней трубы: сначала выбирается нижняя монтажная отметка, затем от неё строится положение обоих присоединений.

Для замены существующего прибора снимают четыре координаты: высоту центра нижней трубы, высоту центра верхней, вылет обеих труб и расстояние от ближайшего откоса. После этого проверяют, можно ли сохранить трассу. Похожая общая высота двух радиаторов не означает одинаковое межосевое. Особенно легко ошибиться, если сравнить номинальное обозначение модели с фактическим размером старой батареи.

Когда трубы нельзя перенести, сначала проверяют подходящие модели Retrofit или другую допустимую схему. Попытка компенсировать большую разницу длинной цепочкой переходников может ухудшить вид, усложнить демонтаж и выйти за свободное место. Такой узел следует сначала показать на плане, а не собирать на месте из того, что оказалось под рукой.

4. Единая точка отсчёта: чистовой пол и чистовая стена

Все монтажные отметки привязывают к будущим чистовым поверхностям. Если трубы выведены на 120 мм от плиты, а сверху появятся стяжка и покрытие общей толщиной 70 мм, их итоговая высота окажется 50 мм. Узел, который выглядел свободным на черновом этапе, может упереться в пол. Аналогично штукатурка и плитка уменьшают полезный вылет труб и расстояние до задней части радиатора.

В чертеже обозначьте нулевую отметку пола и линию готовой стены. Если отделка ещё не выполнена, укажите её проектную толщину и допустимый диапазон. Изменение толщины после монтажа труб нужно считать изменением проекта: снова проверяются высота подключения, крепёж и запас длины. Надпись «от стены» без уточнения поверхности оставляет слишком много вариантов трактовки.

Практичная контрольная процедура — перенести чистовую отметку пола на стену и подписать её несмываемым маркером. Монтажник, плиточник и дизайнер должны пользоваться одной отметкой. Фотография с рулеткой полезна для контроля, но она не заменяет размерный лист с понятной начальной точкой.

5. Какие координаты должны быть на размерном листе

Для нижнего подключения из стены понадобятся координаты центров двух выходов по горизонтали и вертикали, глубина до чистовой поверхности, диаметр и материал трубы. Отдельно задаются габарит радиатора, положение его нижней кромки и допустимый выступ арматуры. Удобно обозначить левый центр как X1, правый как X2, высоту обоих как Y, а вылет или глубину как Z. Тогда каждый участник проекта понимает, что именно проверяется.

Не связывайте положение труб с визуальным центром стены, пока не определён реальный габарит отопительного прибора. У Completto односторонний нижний узел расположен у края, а центральное подключение — другое заводское исполнение. Если просто поставить пару выводов по середине будущего радиатора, стандартный V001/V002 может не совпасть с ними.

Важна и сторона отсчёта: расстояние от левого откоса и расстояние от правого не взаимозаменяемы после изменения числа секций. Сначала фиксируют одну строительную базу, затем вычисляют остальные координаты. На размерном листе также полезно показать направление открытия двери и границу мебели.

6. Как получить высоту выводов без универсального числа

Высота стенового выхода получается из сборки размеров. Сначала назначают допустимую отметку нижней части радиатора с учётом инструкции и места для уборки. Затем берут положение присоединений относительно корпуса из заводского чертежа. После этого добавляют геометрию выбранного клапанного блока: где находятся его стеновые входы относительно радиаторных присоединений. Последнее значение берут из документации блока, а не оценивают по фотографии.

Условный пример: низ прибора согласован на отметке A, чертёж радиатора задаёт смещение присоединения B, чертёж углового блока — смещение C. Координата выхода определяется как A + B + C с учётом знаков смещений. Значения A, B и C нельзя заменять числами из другой комплектации. Один узел переносит трубное присоединение ниже, другой — ближе к корпусу.

Проверьте полученную координату обратным расчётом. Если от готовых выводов мысленно установить блок и радиатор, должны совпасть нижний зазор, верхняя граница и кронштейны. Такая проверка помогает заметить ошибку знака и неверную исходную поверхность до того, как трубы будут закреплены в стене.

7. Глубина корпуса не равна расстоянию осей от стены

Глубина Charleston составляет 62 мм у двухколончатого исполнения, 100 мм у трёхколончатого и 136 мм у четырёхколончатого. Это габарит корпуса. К нему добавляется отступ, который задаёт крепёж. Оси нижних патрубков располагаются внутри этого габарита согласно размерному чертежу. Поэтому нельзя вывести трубы, отложив от стены половину каталожной глубины, без учёта кронштейна.

Проверка в боковом разрезе особенно важна рядом с проходом и дверью. На плане нужно показать готовую стену, задний зазор, глубину радиатора, арматуру и её декоративные элементы. Самым выступающим элементом может оказаться не корпус, а термоголовка. Если дверь или фасад шкафа задевает именно её, уменьшение числа секций проблему не решит.

Разные кронштейны дают разные отступы. Заменив крепёж после вывода труб, можно нарушить совпадение узла даже при правильном межосевом. Поэтому артикул кронштейна включают в тот же лист согласования, что и подключение. Его положение сверяют с несущим основанием и толщиной отделки.

8. Угловой блок, прямой блок и отдельные вентили

Трубы из стены обычно требуют арматуры, которая меняет направление присоединения. Трубы из пола чаще подходят к прямой конфигурации. Но названия «прямой» и «угловой» у разных комплектов нужно проверять по чертежу: решающим является фактическое направление всех присоединений. Перед покупкой сравните резьбу радиатора, диаметр трубы, тип соединения и межосевое блока.

Для бокового подключения часто используются отдельный термостатический клапан на подаче и запорный элемент на обратке. Для Completto регулирующий клапан уже встроен, но внешнее присоединение и отключение прибора всё равно требуют согласованного решения. Не каждый двухтрубный блок подходит к однотрубной системе; наличие двух отверстий не говорит о его гидравлической функции.

Чертёж арматуры должен показывать место для инструмента и разъёмного соединения. Декоративный экран выглядит аккуратно, но не должен делать узел необслуживаемым. Если после установки нельзя добраться до запорного элемента или снять термоголовку без демонтажа мебели, проект стоит пересмотреть до отделки.

9. Подача и обратка: определяем до заделки стены

Направление потока проверяют по проекту системы и фактической разводке. У Completto внутренний клапан и распределение воды рассчитаны на заданную схему. Если перепутать подачу и обратку, могут появиться шум, нестабильная регулировка или недостаточный прогрев. Исправление не всегда ограничивается перестановкой термоголовки: она управляет клапаном, но не меняет направление движения воды внутри прибора.

На размерном листе подпишите каждый вывод: подача и обратка. Цветовая маркировка помогает, однако текстовая подпись остаётся понятной после фотографии, покраски или передачи документа другому монтажнику. Если система ещё не заполнена, определение по температуре невозможно — нужна схема трасс и проверка их соединений.

При замене батареи в квартире направление потока уточняют у обслуживающей организации или по обследованию. Внешнее положение стояка не гарантирует направление циркуляции. Для однотрубной системы дополнительно проверяют байпас и арматуру. Переделка только квартирного узла не должна нарушить работу общего стояка.

• Проверка однотрубной системы и байпаса

10. Ширина радиатора и положение пары выводов

Шаг секций Charleston — 46 мм. Российский каталог показывает габарит длины с выступами заглушек: для четырёх секций 210 мм, для восьми — 394 мм, для двенадцати — 578 мм. Это соответствует расчёту 46 × число секций + 26 мм. Однако такой габарит ещё не включает всю внешнюю арматуру и пространство для обслуживания.

При одностороннем нижнем подключении увеличение числа секций меняет положение свободного края радиатора относительно узла. Если прибор требуется визуально центрировать на простенке, координаты выводов пересчитываются после окончательного выбора секций. Иначе трубы останутся на месте, а весь радиатор окажется смещённым относительно архитектурной оси.

На узкой стене проверьте минимум три ширины: сам корпус, корпус с арматурой и рабочую зону для монтажа. Ниша, равная каталожной длине, ещё не является подходящей. Особенно критичны откос, плинтус, ручка двери и мебель: их выступы могут находиться на разной высоте и не читаться по единственному замеру стены.

11. Два примера согласования выводов

Первый условный сценарий — Charleston 3180 на простенке шириной 600 мм с нижним Completto. После расчёта выбраны восемь секций. Их каталожная длина 394 мм. Оставшиеся 206 мм нельзя полностью считать свободным запасом: часть потребуется для арматуры, термоголовки и доступа. Дизайнер задаёт положение корпуса, монтажник выбирает блок, затем по двум чертежам получают X1, X2 и Y. Только после этого утверждается разметка.

Второй сценарий — замена горизонтального прибора на 2180 с существующей боковой подводкой. Старое межосевое 500 мм не совпадает с 1734 мм вертикальной модели. Здесь сначала решают, допустим ли перенос трассы и где пройдёт новая верхняя подводка. Подгонять высокую модель к старой паре выводов без изменения схемы нельзя. Альтернативой может оказаться горизонтальный Retrofit, если задача — сохранить трубы, а не обязательно получить вертикальный формат.

В обоих примерах форма заказа становится результатом проверки, а не её исходной точкой. Модель, количество секций и подключение подтверждаются вместе. Изменение хотя бы одного пункта требует повторно проверить монтажные координаты. Эти сценарии не задают универсальную высоту вывода.

12. Крепёж и основание стены согласуют одновременно

Высокий радиатор создаёт нагрузку на крепления своей массой и массой воды. Например, по российскому каталогу одна секция 3180 имеет сухую массу 3,58 кг и объём воды 2,4 литра. Восемь секций дают примерно 47,8 кг заполненного прибора без отдельного учёта арматуры. Выбор анкера по одному слову «бетон» недостаточен: проверяют состояние основания, толщину слоя, тип крепежа и расположение отверстий.

Для гипсокартонной перегородки заранее проектируют подходящее несущее основание или другое предусмотренное производителем решение. Закладная должна попасть в нужную зону крепления и быть рассчитана на нагрузку. Трубы при этом не должны оказаться на пути сверления. Полезно нанести крепёжные точки и скрытые трассы на один план.

Количество консолей и их расположение определяются моделью, высотой, шириной и инструкцией выбранной системы крепления. Формула «два сверху, два снизу» не универсальна. Если монтажник меняет кронштейн ради удобного анкера, одновременно проверяются отступ от стены и совместимость с уже согласованной арматурой.

13. Черновой монтаж и проверка до закрытия штроб

До заделки штроб полезно собрать контрольный узел или проверить выводы по точному монтажному шаблону. Контроль включает не только расстояние 50 мм, но и параллельность труб, одинаковую высоту, вылет и направление резьбовых соединений. Если трубы выходят под разными углами, жёсткий блок может не установиться без напряжения даже при правильных центрах.

Трубные соединения выполняют по технологии выбранной системы. Не следует считать любую скрытую муфту допустимой только потому, что она помещается в штробе. Решение о соединениях, их доступности и испытании принимает монтажник с учётом документации труб и проекта. Декоративный радиатор не меняет требований к самой разводке.

После испытания сохраните фотографии трасс с привязкой к стенам и полу. На снимках должны читаться размеры и место каждого соединения. Это помогает при установке кронштейнов и последующих работах. Испытание труб не отменяет проверку герметичности окончательно собранного радиатора: это разные этапы монтажа.

14. Что проверить после отделки

После штукатурки, плитки и укладки пола повторите критичные замеры. Фактическая отделка может отличаться от проектной, особенно если стену выравнивали дополнительно. Сверьте высоту центров выводов, доступный вылет, ширину простенка и глубину до дверного полотна. Если результат не совпадает с согласованным листом, сначала оцените способ исправления, затем приступайте к креплению прибора.

Не тяните радиатор к трубам затяжкой накидных гаек. Соединение должно собираться без перекоса и принудительного изгиба. Иначе узел получает постоянное механическое напряжение, а декоративные элементы могут скрыть проблему. Небольшое несоответствие иногда решается предусмотренной регулировкой арматуры, но её диапазон проверяют по документации, а не по ощущению.

Перед окончательной установкой убедитесь, что плинтус, декоративные чашки и розетки не мешают блоку. Проверьте доступ к воздухоотводчику в верхней точке и возможность снять термоголовку. Высокий прибор часто устанавливается близко к мебели, поэтому проверять нужно всю высоту, а не только нижнюю зону подключения.

15. Ошибки, которые проще предупредить

Самая частая ошибка — использовать картинку из интернета как монтажный чертёж. На фотографии виден внешний результат, но неизвестны модель кронштейна, глубина отделки и точный артикул блока. Вторая ошибка — смешать нижнее одностороннее и центральное подключение. Оба могут иметь межосевое 50 мм, но положение пары присоединений относительно корпуса отличается.

Третья ошибка — заранее вывести трубы, а затем выбирать радиатор по наличию. В таком порядке ассортимент ограничивается уже выполненной геометрией. Четвёртая — измерить между краями труб вместо центров. Пятая — забыть термоголовку: корпус проходит, а регулирующий элемент упирается в откос или оказывается за плотной шторой.

Наконец, ошибочно считать, что цвет и подключение всегда доступны в любой комбинации со склада. Складские позиции имеют конкретные артикулы и число секций. Уточнение перед заказом помогает выбрать реальную поставку и сохранить проект. Если требуется нестандартное исполнение, его срок подтверждают отдельно, до завершения чернового монтажа.

16. Что передать поставщику и монтажнику

Полный пакет можно собрать на одной странице: план стены с размерами, фото места, модель и секции, код подключения, выбранный крепёж, артикул блока, параметры труб и направление потока. Отдельной строкой укажите, какие размеры уже выполнены, а какие пока проектные. Это позволяет поставщику проверить конфигурацию, а монтажнику — оценить возможность установки без догадок.

Для теплотехнической части приложите требуемую мощность и температурный режим. Если точного расчёта пока нет, сообщите площадь, высоту потолка, размеры и тип окон, наружные стены и место установки. Эти сведения нужны для предварительного подбора; они не заменяют расчёт теплопотерь в сложном помещении. Изменение секций после расчёта может изменить разметку выводов.

Перед закрытием работ удобно пройти контрольные вопросы: выбран ли поставляемый артикул, обозначена ли чистовая отметка, совпадает ли направление потока, проверен ли боковой разрез, достаточно ли места для обслуживания. Если любой ответ неизвестен, именно этот пункт нужно уточнить. Такой порядок экономит время при установке и делает заказ понятным всем участникам ремонта.

• Общий чек-лист замера перед заказом
• Отправить размеры и фотографии на проверку

17. Допуски: что делать, если размеры уже немного отличаются

Небольшое несовпадение выводов нельзя оценивать только по расстоянию между центрами. Два выхода могут иметь правильное межосевое, но разную высоту, наклон или глубину. Сначала измеряют каждое отклонение отдельно и сравнивают с возможностью регулировки выбранной арматуры. Регулируемый элемент допускает только предусмотренное изготовителем перемещение. Его нельзя использовать как универсальный способ исправить любую ошибку трубы.

Если блок ещё не куплен, попросите монтажника подобрать допустимое решение с чертежом и диапазоном регулировки. Если он уже выбран, проверяют именно его документацию. Подпиливание корпуса, принудительное разведение труб и сборка под нагрузкой не являются нормальным способом совмещения. Изменение конструкции прибора или клапана может нарушить герметичность и условия эксплуатации.

При значительном расхождении иногда рациональнее исправить выводы до отделки. В готовом ремонте сравнивают стоимость локальной переделки и согласованного другого исполнения. Важно не покупать новое оборудование на основании фразы «должно подойти». Размерный лист должен показать, чем компенсируется каждое отклонение и сохраняется ли доступ к разъёмным соединениям.

После выбора способа исправления повторно проверьте положение корпуса. Смещение арматуры может изменить нижний зазор, расстояние до стены или визуальную ось. Если решение затрагивает число секций, снова проверяется мощность. Исправление геометрии не должно незаметно создать новую теплотехническую или сервисную проблему.

18. Как избежать ошибки при передаче чертежа между участниками ремонта

У проекта часто несколько версий: дизайнерская схема, предварительный подбор поставщика, рабочий лист монтажника и фактический план после отделки. Все они могут называться «Zehnder в гостиной». Чтобы не перепутать их, укажите на каждом документе дату, модель, количество секций, код подключения и статус. Например: предварительная схема, согласовано для монтажа или фактические размеры после отделки.

На окончательном листе перечислите, какие изменения требуют пересогласования. Обычно это модель радиатора, секции, подключение, кронштейн, клапанный блок и толщина чистовых слоёв. Цвет сам по себе может не менять геометрию, но переход на другой складской артикул иногда меняет доступное подключение. Поэтому замену позиции в заказе также проверяют.

Чертёж полезно передать монтажнику в виде PDF или изображения с читаемыми размерами, а не фотографией экрана под углом. В сообщении отдельно продублируйте контрольные координаты и направление потока. Если появилась новая версия, старую пометьте как отменённую. Устная поправка «сделайте чуть выше» без обновления документа легко теряется между этапами.

Перед началом штробления попросите исполнителя показать точки на стене и сверить их с согласованным листом. Перед заделкой сравните фактические размеры с той же версией. Эта короткая проверка особенно полезна, когда трубы, отделку и радиатор монтируют разные бригады. Она связывает проектную геометрию с реальным результатом и позволяет выявить разночтение вовремя.

19. Доступ для эксплуатации: проверяем не только день монтажа

После установки радиатор нужно будет очищать, регулировать и иногда обслуживать. Поэтому узел проверяют в нескольких состояниях: обычная эксплуатация, снятие декоративной крышки, отключение прибора и разборка соединения. Мебель, которая легко отодвигается на черновом этапе, после установки столешницы может стать неподвижной. Зазор для монтажа и зазор для последующего ремонта не всегда совпадают.

У высокого Charleston важно добраться до верхнего воздухоотводчика. Полка непосредственно над прибором или глубокая ниша могут мешать инструменту. Термоголовка должна оставаться доступной и измерять температуру в пригодной зоне, а не внутри закрытого мебельного кармана. Если предусмотрено исполнение с выносным датчиком, его совместимость и расположение согласуют отдельно.

Для нижнего блока проверьте место под декоративной крышкой и около плинтуса. Видимый участок трубы может быть коротким, но соединению всё равно нужен рабочий доступ. При скрытом узле не следует рассчитывать на обслуживание через случайную щель. Размер ревизионной зоны определяется реальным инструментом и способом разборки.

В итоговом плане отметьте зоны, которые нельзя занять мебелью или закрыть несъёмной отделкой. Это помогает сохранить согласованные условия после завершения ремонта. При передаче помещения владельцу покажите запорные элементы, термоголовку и воздухоотводчик, а также передайте инструкцию. Такой план делает аккуратное подключение удобным на протяжении всего срока эксплуатации, а не только на первой фотографии.
