Как подключить радиатор Zehnder в однотрубной системе с байпасом

Радиатор Zehnder можно подключить к однотрубной системе, но схема должна сохранять проход теплоносителя по стояку, даже если радиатор перекрыт термостатом. Эту задачу решает байпас — перемычка между подающим и обратным участками. Его размер и положение нельзя выбирать по универсальной картинке: они зависят от проекта дома и требований УК.

Главное правило: термостатический или запорный клапан на радиаторе не должен перекрывать общий стояк. Поэтому замену прибора в многоквартирном доме нужно согласовать и поручать квалифицированному монтажнику.

Как устроена однотрубная система

В однотрубном стояке один и тот же поток последовательно проходит мимо радиаторов на разных этажах. Часть теплоносителя заходит в радиатор, остальная часть проходит по байпасу, после чего потоки снова соединяются. Если байпас убрать, перекрыть или неверно изменить его геометрию, регулировка одного прибора может повлиять на соседние квартиры.

Почему нельзя назначить универсальный диаметр байпаса

На работу узла одновременно влияют диаметр и материал стояка, направление движения теплоносителя, смещение байпаса, длина подводок, сопротивление клапана и самого радиатора. Две внешне похожие квартиры могут находиться на разных этажах, иметь разный расчетный расход и разные требования эксплуатирующей организации. Поэтому совет «поставить перемычку на один размер меньше стояка» нельзя считать готовым решением для любого дома.

Если существующий узел работает и согласован проектом, его геометрию сначала фиксируют: фотографируют стояк целиком, измеряют наружные диаметры и межосевые расстояния, записывают материал труб и маркировку вентилей. После этого монтажник проверяет, можно ли сохранить байпас при замене прибора. Самовольное сужение, перенос или установка крана на перемычке меняют распределение потока не только внутри квартиры.

Что входит в узел подключения

Полный список деталей есть в статье о комплектации Zehnder. Арматуру нельзя выбирать отдельно от схемы: радиатор, клапаны, байпас и трубы работают как один узел.

Как зафиксировать существующий узел до демонтажа

Сделайте один общий снимок от пола до потолка, чтобы было видно направление стояка, и отдельные крупные кадры верхней и нижней подводок. На фотографиях должны читаться стрелки и маркировка клапанов. Запишите межосевое расстояние, вылет труб от стены, наружные диаметры и длину прямых участков до радиатора. Если байпас смещён к стояку или к прибору, это тоже должно быть видно. Такой комплект позволяет сравнить существующий узел с проектным решением до отключения стояка и заранее заказать подходящую арматуру.

Подача, обратка и выбор клапана

До демонтажа старой батареи нужно определить направление потока в стояке. Делать вывод только по положению верхней и нижней трубы нельзя: схема здания может отличаться, а часть стояков меняет направление на техническом этаже. Направление уточняют по проекту, у обслуживающей организации или измерением в рабочем режиме. Оно важно для термостатического клапана, на корпусе которого обычно отмечена допустимая стрелка потока.

Для однотрубной системы выбирают арматуру с характеристиками, подходящими расчетному расходу. Слишком «зажатый» клапан может ограничить прогрев прибора даже при полностью открытой термоголовке. Запорный вентиль на обратной подводке должен позволять обслужить радиатор, но не использоваться для случайной балансировки всего стояка. Преднастройку фиксируют после расчета, а не подбирают только по субъективной температуре поверхности.

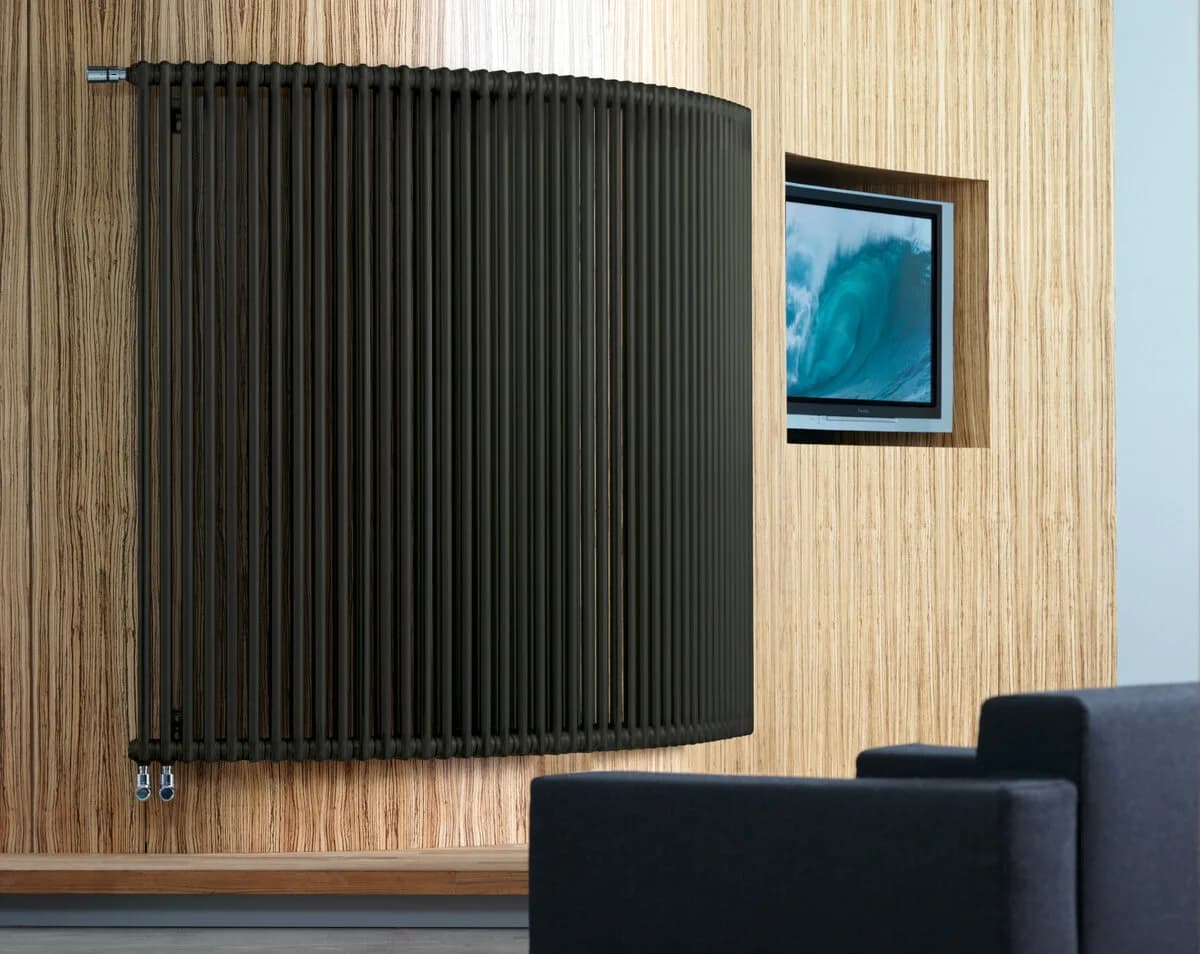

Что специфично для Zehnder Charleston

Подключения 1270 и 7610 указаны в каталоге Zehnder как стандартные для однотрубной и двухтрубной систем без встроенного термовентиля. Если не указан другой номер, стандартное исполнение поставляется с резьбой 1/2 дюйма. Для боковой подводки доступны также 1/4, 3/8, 3/4 и 1 дюйм — нужный диаметр фиксируют в заказе.

У Retrofit 2056 и 3057 боковое межосевое расстояние составляет 500 мм. Модель 2056имеет глубину 62 мм и объем воды 0,6 л на секцию, 3057 — 100 мм и 1,0 л. Нормальный массовый расход в каталоге — 4 и 5 кг/ч на секцию соответственно. Фактический расход всего прибора зависит от числа секций, мощности и температурного режима.

Стандартный Charleston рассчитан на рабочее давление 10 бар и испытательное 15 бар; специальное исполнение — на 18/24 бар. Производитель допускает прибор только для закрытых систем отопления. До заказа запросите у УК тип системы, рабочее и испытательное давление и параметры теплоносителя.

Объем воды и расчетный расход не дают основания называть любой Charleston прибором с низким гидравлическим сопротивлением. Сопротивление готового узла определяют радиатор, число секций, подключение, клапан, подводки и байпас.

Пример проверки Retrofit 2056 и 3057

Предположим, в квартире есть боковые выводы с межосевым расстоянием 500 мм. По одному этому размеру подходят для первичной проверки обе модели Retrofit. Затем сравнивают доступную глубину: 2056 занимает 62 мм по корпусу, а 3057 — 100 мм. После этого рассчитывают необходимую мощность при фактическом температурном режиме и выбирают число секций. Только затем к корпусу добавляют размеры клапанов, переходников и разъемных соединений.

Если 2056 помещается лучше, но расчетной мощности при доступной длине недостаточно, нельзя компенсировать это закрытием байпаса или установкой клапана с произвольной настройкой. Нужно выбрать другую конфигурацию, пересмотреть доступную длину либо получить инженерное решение. Гидравлическая схема не должна исправлять ошибку в подборе мощности.

Боковое или нижнее подключение

При готовом стояке боковое подключение часто позволяет избежать переноса труб в пол. Нижнее выглядит аккуратнее, но не является автоматической заменой боковой схемы. Общее сравнение вынесено в статью «Нижнее или боковое подключение», а справочник подключений Charleston объясняет фирменные коды.

Что проверить до заказа

1. Однотрубная ли система и как направлен поток.
2. Есть ли байпас и соответствует ли он проекту.
3. Межосевое расстояние и положение выводов.
4. Установленные клапаны и необходимость их замены.
5. Мощность для комнаты и рабочий температурный режим.
6. Требования УК к замене прибора и отключению стояка.

Что передать управляющей организации и монтажнику

Для согласования подготовьте не название бренда, а конкретную конфигурацию: модель, количество секций, вариант подключения, рабочее и испытательное давление, мощность при нужном температурном режиме. Отдельно приложите фотографии существующего стояка, байпаса и вентилей, размеры труб и описание планируемой арматуры. Чем точнее исходные данные, тем меньше риск, что решение придется менять уже после отключения стояка.

Частые ошибки

Ставить кран на байпас без проекта

Такой кран позволяет изменить расход в общем стояке и может нарушить отопление других квартир.

Выбирать клапан без учета однотрубной схемы

Слишком большое гидравлическое сопротивление может снизить поток через радиатор. Клапан должен быть частью расчетной схемы.

Копировать количество секций старой батареи

Мощность секции отличается, а каталожное значение нужно пересчитать под фактический температурный режим.

Перепутать подачу и обратку

Для части термостатической арматуры направление потока критично: ошибка вызывает шум и нестабильную работу.

Проверка после монтажа

После заполнения монтажник проверяет герметичность, удаляет воздух и подтверждает прогрев. Если прибор остается холодным, не пытайтесь увеличить поток закрытием байпаса — используйте диагностику холодного радиатора.

Частые вопросы

Коды, резьба, размеры, объем воды, расход и давления сверены с каталогом Charleston 2023 и справочником подключений Zehnder.
