Подключение радиатора Zehnder Charleston 2180: боковое, нижнее и Completto — что выбрать
Серия Zehnder Charleston — это стальные трубчатые радиаторы с безупречным качеством сварки, высокой надёжностью и узнаваемым дизайном. Модель Zehnder Charleston 2180 — высокая и узкая двухтрубчатая версия, которая идеально подходит для помещений с ограниченным пространством по ширине, но требующих значительной тепловой мощности. Одно из главных преимуществ радиаторов Zehnder — гибкость подключения. Они поддерживают три схемы: боковое, диагональное и нижнее (Completto). Каждая имеет свои преимущества, и выбор зависит от системы отопления, длины радиатора и требований к дизайну помещения.
Боковое подключение: классика для большинства систем

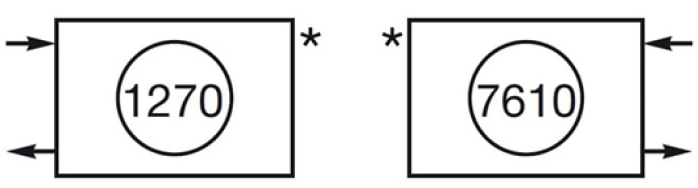

Боковое подключение — самый распространённый вариант. Он используется в системах отопления с вертикальными стояками и подходит для замены старых батарей без переделки труб.
У модели Zehnder 2180 боковое присоединение может быть односторонним (подача и обратка с одной стороны) или диагональным (подача сверху, обратка снизу с противоположной стороны). Диагональная схема обеспечивает равномерный прогрев даже на длинных радиаторах.
Если длина радиатора превышает 1,6 м, рекомендуется установка вставной циркуляционной трубы, которая направляет поток теплоносителя по верхнему коллектору, обеспечивая равномерный прогрев всех секций.
Нижнее подключение Completto: современное решение с эстетикой

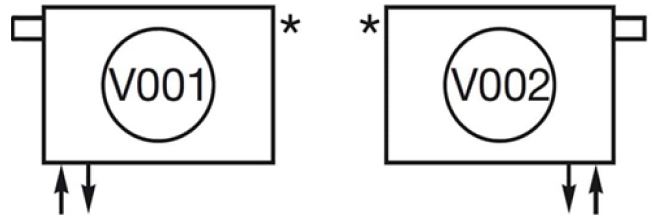

Вариант Completto — это модификация радиаторов Zehnder с нижним подключением и встроенным термовентилем. Он подходит для современных домов и квартир, где трубы отопления разведены по полу или скрыты в стенах.
Главное преимущество Completto — встроенный терморегулятор, позволяющий точно контролировать температуру без внешней арматуры. Радиаторы имеют стандартное межосевое расстояние 50 мм, что упрощает подбор узлов нижнего подключения.
Completto отлично вписывается в современные интерьеры, где важно скрыть коммуникации и сохранить визуальную чистоту. По тепловой мощности нижнее подключение почти не уступает боковому — разница составляет 1–3%.
Сравнение трёх схем подключения Zehnder Charleston 2180
| Схема | Сильные стороны | Когда выбрать | На что обратить внимание |
|---|---|---|---|
| Боковое | Простота установки, совместимо с большинством систем отопления | Ретрофит без переделки труб, типовые квартиры и дома | Ориентация подача/обратка, наличие циркуляционной вставки на длинных моделях |
| Диагональное | Максимально равномерный прогрев, высокая эффективность | Длинные радиаторы, помещения с панорамными окнами | Точная трассировка труб и балансировка расхода теплоносителя |
| Нижнее (Completto) | Эстетичный внешний вид, встроенный термовентиль, скрытая подводка | Современные интерьеры, разводка по полу или из стены | Межосевое 50 мм, правильная высота выводов, совместимость с термоголовкой |
Практические советы для однотрубных и двухтрубных систем
В двухтрубных системах можно использовать любые схемы подключения. При наличии вертикальных стояков удобнее боковое подключение, а если разводка выполнена по полу — лучше выбрать нижнее Completto.
Для однотрубных систем предпочтительно боковое одностороннее подключение, обеспечивающее стабильную циркуляцию теплоносителя. Не устанавливайте регулирующую арматуру на байпас, чтобы не нарушить гидравлику.
При монтаже Zehnder Charleston 2180 нужно соблюдать стандартные зазоры: от пола — 70–150 мм, от подоконника — не менее 50 мм, от стены — 30–50 мм. Радиаторы оснащаются воздухоотводчиком, поэтому перед запуском системы нужно удалить воздух из верхнего коллектора.
Заключение
Выбор схемы подключения Zehnder Charleston 2180 зависит от задач. Если нужно сохранить существующую разводку — подойдёт боковое подключение. Для максимальной эффективности лучше диагональное, а для аккуратного дизайна и встроенного регулирования — вариант Completto.
